      一:上电显示:
  1. 将电源插入电源插孔,输入电压最大不超过12V,输入电压最低不小于9V;
  2. 按下S1,有三种IC型号可供选择。(1、IC:PT2262固定码),(2、IC:EV1527学习码),(3、IC:HCS301滚动码)。
  3. 按下S1,会选择显示的IC型号,放开后,再按下S1,会选择下一个型号,依此循环;
  4. 第一排显示字符为:IC:PT2262,表示当前选择待测的IC型号为 PT2262,其它依此类推;
  5. 按下S2,有三种模式可供选择;(1、RFINPUT:INTER内部自带全频接收模式),(2、RFINPUT:EXTER外部用户自插入定频接收模式),(3、RFINPUT:F——TEXT测频模式),测频模式下与IC型号无关联,测频为测试高频载波,也就是遥控器的发射频率;
  6. 按下S2,会选择RF输入模式,放开按键后,再按下S2,会选择下一个模式,依此循环;
  7. 第二排显示字符为:RFINPUT:F——TEXT,表示当前为测频模式(100M-450M);
  8. 第二排显示字符为:RFINPUT:EXTER 表示当前接收使用用户自插入的定频接收模块;
  9. 第二排显示字符为:RFINPUT:INTER 表示当前接收使用内部自带全频接收模块;

    二:操作(以测试PT2262的IC为例):
  1. 按下S1,(选择将测试的IC型号,共有三种选择。PT2262、EV1527、HCS301)观察显示屏第一排,将显示调整为:IC:PT2262;
  2. 按下S2,选择RF输入方式(共有三种,内部自带全频接收、外部自插入接收、测频模式);
  3. 将显示调整为:RFINPUT:INTER(选择内部自带全频接收);

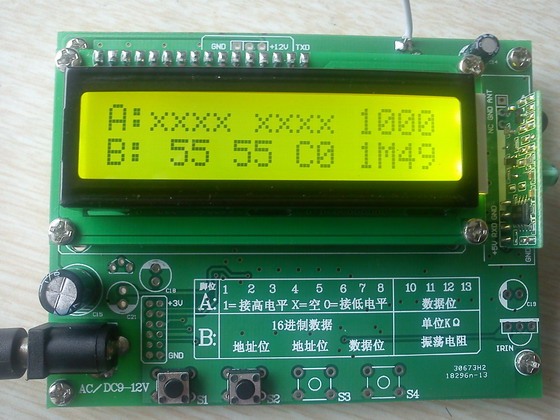

  4. 将被测的遥控器放在外部接收模块插孔旁边(内部自带全频接收距离只有50MM,因此需要靠近),按下遥控器,显示会变动。
  5. 根据显示,就可以知道PT2262的编码和按键值、还有振荡电阻;
      三:显示描述:
  1. X表示为悬空状态,1表示为接高电平状态,0表示为接低电平状态;
  2. 第一排前8位显示地址 A:XXXX XXXX? ;以PT2262作为说明,第一个X 表示PT2262的1脚为悬空状态。第二个到第八个,也为X ,即表示,PT2262的编码2脚到8脚全为空;
  3. 假若第一排后四位显示数据位:1000;第一个为1表示PT2262的10脚是高电平(也就是当前按下的按键值)。第2,3,4个为0(对应PT2262的11,12,13脚),表示该脚位通过下拉电阻接到了GND且接触良好;
  4. 假若第一排后四位显示数据位:0100;表示PT2262的10脚下拉到GND且接触良好。PT2262的第11脚为当前的按键值。第12,13脚下拉到GND且接触良好;
  5. 假若第一排后四位显示数据位:X010 ;表示PT2262的10为悬空状态,建议查该脚位的下拉电阻是否开路。第11,13脚下拉到GND且接触良好。当前按键值为12脚;
  6. 假若第一排数据显示有 ? 表示该遥控器的编码IC为EV1527或相同的格式,请按下S1将IC型号选择为 IC:EV1527;
第一排最后四位显示振荡电阻数值。根据遥控器与厂家不同,显示会略有差异
